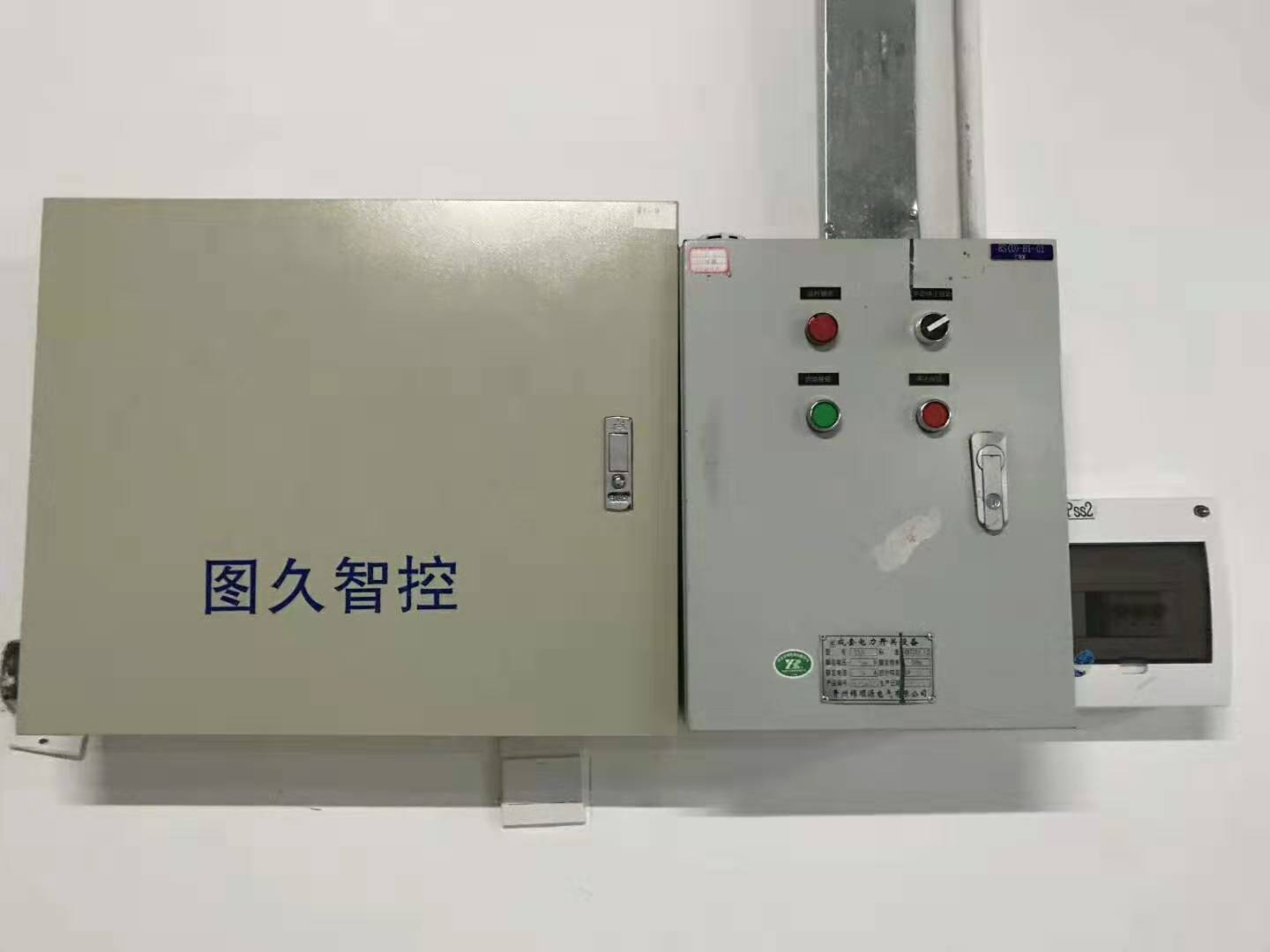

TJSmat DDC控制柜的基本介绍

   DDC控制柜是指可编程控制柜，控制柜指成套的控制柜,可实现电机,开关的控制的电气柜。

   DDC综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。 DDC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、建筑、能源、管廊、照明等行业中。

   DDC控制柜可完成设备自动化和过程自动化控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。可以根据用户需求量身设计DDC控制柜，满足用户要求，并可搭配人机界面触摸屏，达到轻松操作的目的。设备更可与总线上位机 modbus、p-bus等通讯协议的数据传输;DDC控制器可通过以太网等实现的控制和监控。

   典型应用:智能照明、楼宇自控、能源管理、智慧城市等等机电一体化自动化控制类。

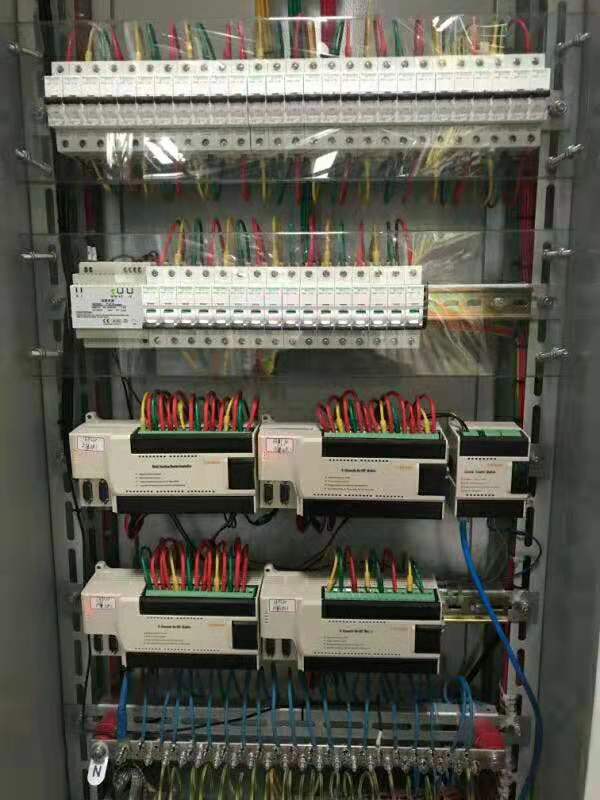

DDC控制柜一般包括以下六部分:

1、空气开关

   一个总的空气开关，这个是整个柜体的电源控制。相信每个柜子都必须要有的一个东西。

2、DDC控制器和模块

   这个要根据工程需要选择。打个比方如果工程小可以直接就是一个带输出的DDC控制 但如果工程比较大 可能就需要模块、控制器，同时还可能需要冗余(也就是两套交替使用)。

3、电源

   一个24VDC的开关电源，大多数的DDC都是自带24VDC的电源，根据是否确实需要来定是否要这个开关电源。

4、继电器

   一般DDC是可以直接将指令发到控制回路里，但也可能先由继电器中转。打个比方，如果你DDC的输出口带电是24VDC的，但是你的控制回路里画的图 需要DDC供的节点却是220VAC的，那么你就必须在DDC输出口加上一个继电器，即指令发出时 继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

5、接线端子

   这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置。如果只是一个单纯的DDC控制柜 基本就是需要这些玩意，如果你的控制柜内还需要有其他的东西 就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。或者你要DDC接至上位机，可能就需要增加交换机什么的。视气体情况或设计要求而定。

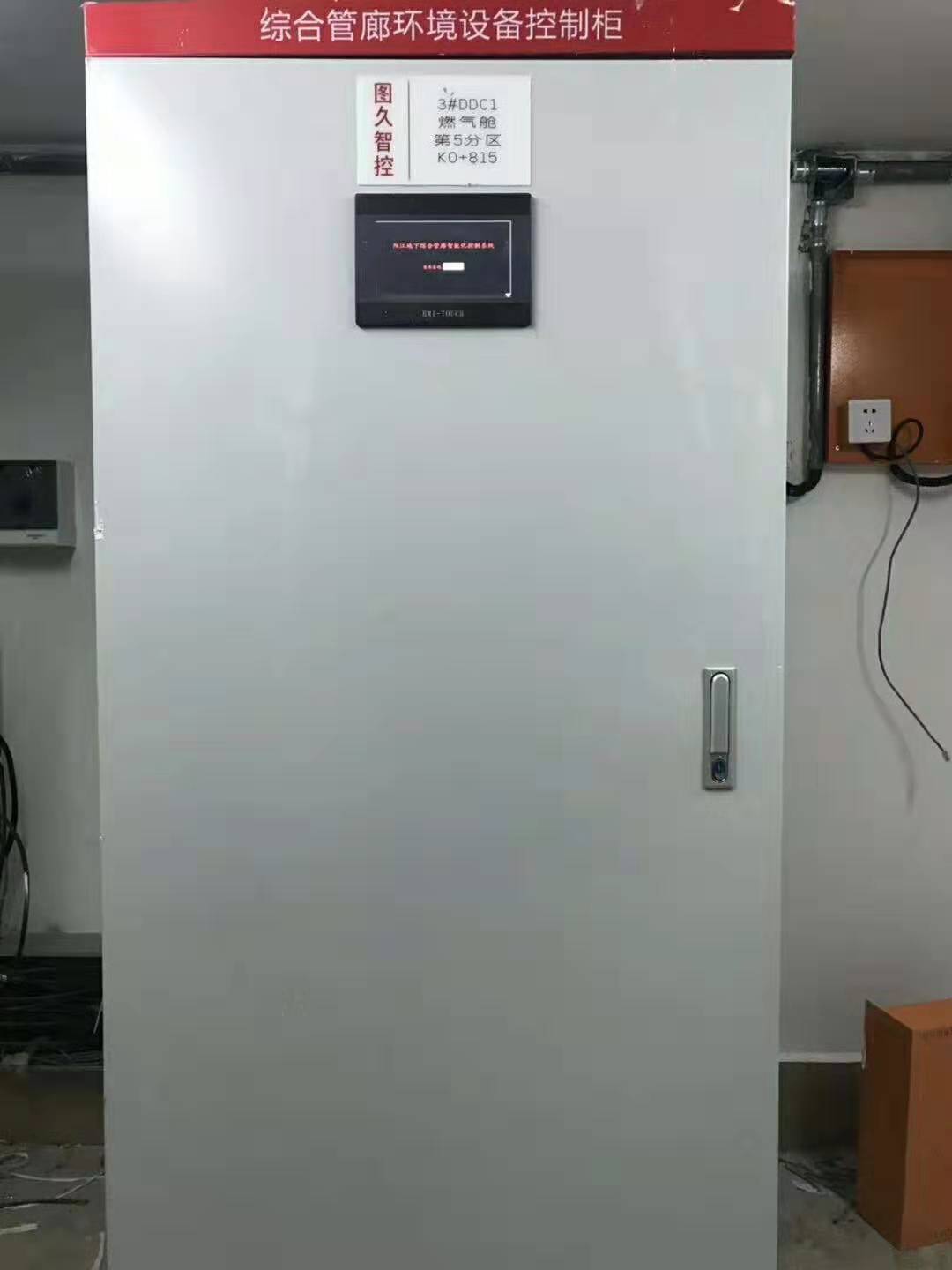

6、人机界面

   人机界面一般是由HMI界面进行控制，一般安装在箱体前侧。通常应用在环保、管廊等操作性要求较高场所。

DDC控制柜元器件的安装顺序18个注意事项

元器件安装

1、 所有元器件应按制造厂规定的安装条件进行安装。

2、组装前首先看明图纸及技术要求。

3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4、 检查元器件有无损坏。

5、必须按图安装 (如果有图）。

6、元器件组装顺序应从板前视，由左至右，由上至下。

7、 同一型号产品应保证组装一致性。

8、 面板、门板上的元件中心线的高度应符合规定。元件名称 安装高度（m）：

9、组装产品应符合以下条件：

①操作方便

　　元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

②维修容易

　　能够较方便地更换元器件及维修连线。 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

③保证一、二次线的安装距离。

10、 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应

　　打磨平整后再涂敷导电膏。

11、对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

12、主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电

　　抗器接地。

13、对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合

　　元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

14、所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线 上。

15、接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的 标志牌外，标志牌不得固定在元件本体上。

16、标号应完整、清晰、牢固。标号粘贴位置应明确、醒目。

17、 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致。

18、 保护接地连续性

　　保护接地连续性利用有效接线来保证。
